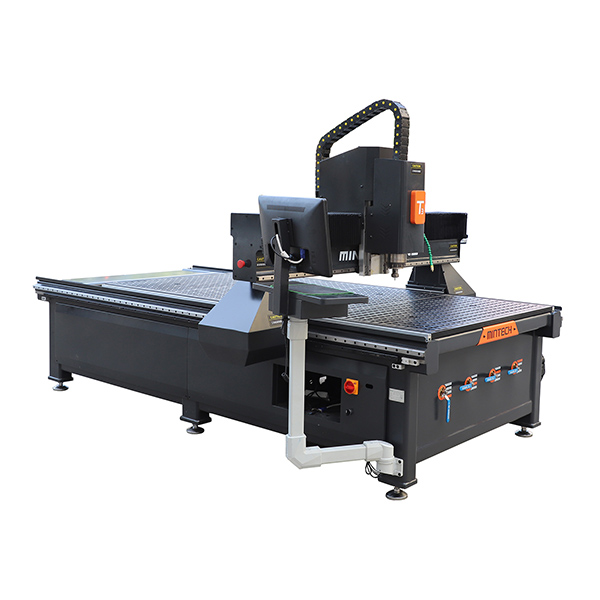

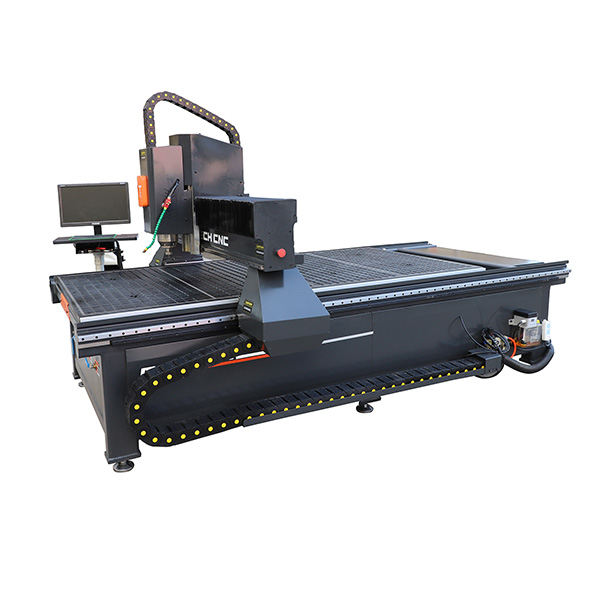

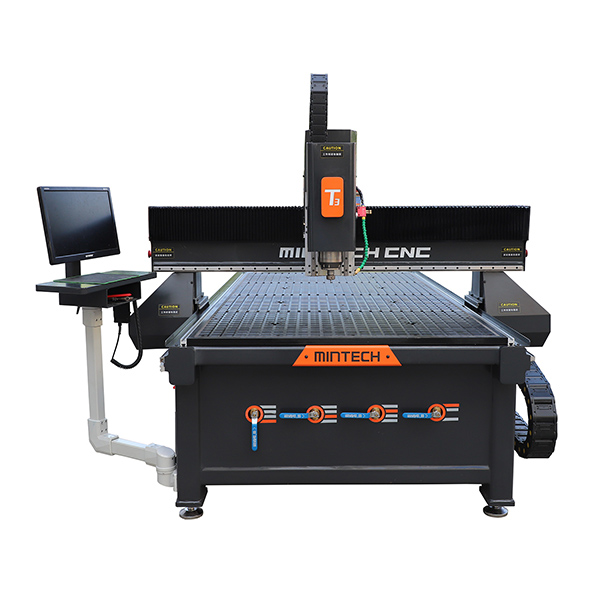

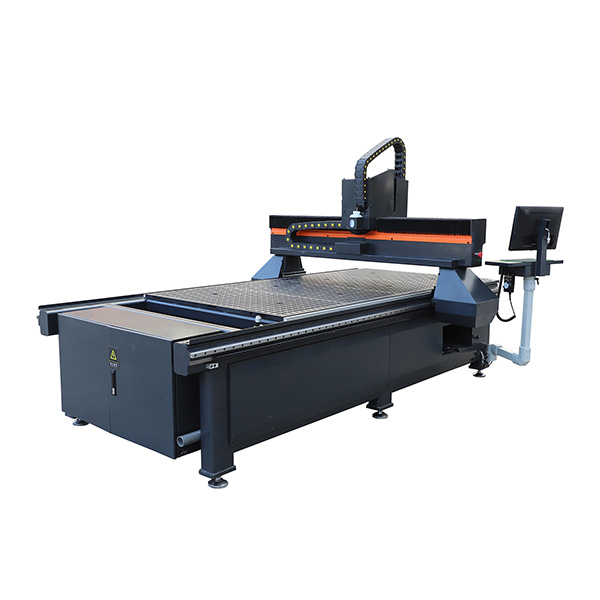

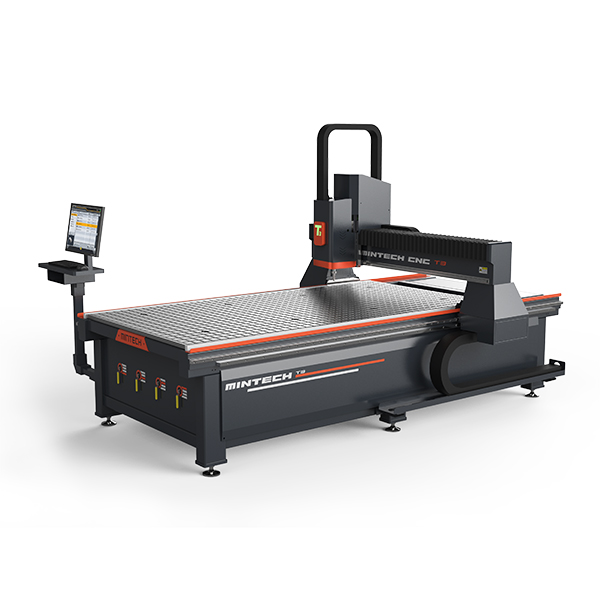

产品名称：T3数控雕刻机

获取报价在线咨询

所属分类：T系列

内容摘要：
三维雕刻，亚克力加工，适合大工件的精细加工其他应用：展览展示，广告制作及工艺产品的数控加工自动盘式换刀外形尺寸 3280x2120x1900mm....

产品详情
功能介绍
配件
视频

机械规格

　　型号：T3
　　工作电压：AC380V/50HZ/3PH
　　可加工尺寸：1270mm*2540mm*60mm
　　横梁到工作台面距离：200mm
　　Z轴行程：150mm
　　最大加工速度：10m/min（最大切削时需刀具配合）
　　最大空移速度：15m/min
　　重复定位精度：+/-0.05mm
　　驱动方式：X、Y轴采用斜齿轮齿条传动；Z轴采用高精度滚珠丝杆传动。

性能特点

　　T3数控加工中心采用龙门架结构，横梁固定，台面移动的传动方式，采用优化设计的龙门及横梁并与工作台可靠相互配合连接，形成了良好刚性和可靠性的框架结构，重载焊接结构，有限元设计计算以保证最佳的强度和刚性。
　　T3系列龙门加工中心,超过15年行业应用，业内领先设计,性能优良可靠。
　　采用优质元器件使用机床能长期保持高精度。
　　机床元件采用FEM（有限元分析计算），独特的设计保证减少振动。
　　安全保证
　　--机床根据美国AMT机械制造标准设计。
　　--电气标准采用EMC电气标准设计。
　　--所有的运动部件都有安全可靠的保护装置。
　　--操作状态监控。
　　--X，Y和Z三轴传动系统均带有多种安全保护控制装置，如电器控制限位，软件限位和机械限位来保证机床工作的安全性。

机器配置一览表

NO	内容		规格	备注
1	加工范围	X轴加工范围	1270mm
		Y轴加工范围	2540mm
		Z轴加工范围	60mm
2	机床参数指标	X、Y、Z轴运动定位精度	0.05mm
		X、Y、Z重复定位精度	0.05mm
		最大位移速度	15米/分钟
		最大加工速度	10米/分钟
		机床总重量	约1500KG
		机床工作电压	AC380V/50HZ/3PH
3	工作台	酚醛面板工作台	四分区真空吸附台面
3	工作台	工作台载重量	200KG
4	数控系统	维宏专业数控系统	PM95A-LD3L
5	换刀系统	手动换刀
6	驱动电（交流伺服）	X轴驱动电机	国产伺服驱动
		Y轴驱动电机	国产伺服驱动
		Z轴驱动电机	国产伺服驱动

7	电主轴（变频）	主轴	水冷
		主轴转速	24000RPM
		主轴功率	5.5KW
		主轴锥孔
		主轴动平衡等级	G2.5
		变频器	Invt
8	导轨	X轨导轨	方形导轨(20mm)
		Y轴导轨	方形导轨(25mm)
		Z轴导轨	方形导轨(20mm)
9	传动	X轴传动	斜齿条
		Y轴传动	斜齿条
		Z轴传动	滚珠丝杆
10	真空泵	5.5KW 风泵	一台

T3数控雕刻机产品参数

产品名称	T3数控雕刻机
品牌	明特 / MINTECH
型号	T3
产品类型	数控加工中心 / 三维雕刻机
外形尺寸	3280×2120×1900mm
可加工尺寸	1270mm × 2540mm × 60mm
重复定位精度	±0.05mm
最大加工速度	10m/min
最大空移速度	15m/min
主轴转速	24000RPM
主轴功率	5.5KW
冷却方式	水冷
工作台	酚醛面板工作台，四分区真空吸附台面
工作台载重	200KG
机床总重量	约1500KG
工作电压	AC380V/50HZ/3PH
数控系统	维宏专业数控系统 PM95A-LD3L
驱动方式	X、Y轴采用斜齿轮齿条传动； Z轴采用高精度滚珠丝杆传动
机器特点	采用龙门架结构，横梁固定、台面移动的传动方式，优化设计的龙门及横梁与工作台可靠连接，形成高刚性、高可靠性的框架结构。重载焊接结构结合有限元设计计算，保证设备长期保持高精度运行。

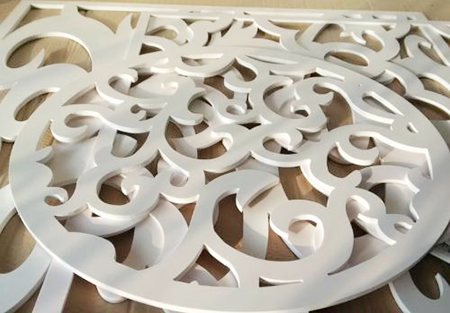

加工功能	三维雕刻、亚克力加工，适合大工件精细加工。
适用材料	亚克力、木板、塑胶、电子绝缘材料、电木板、铝板、铝塑板
适用行业	展览展示、广告制作、工艺产品加工及非金属材料加工行业
