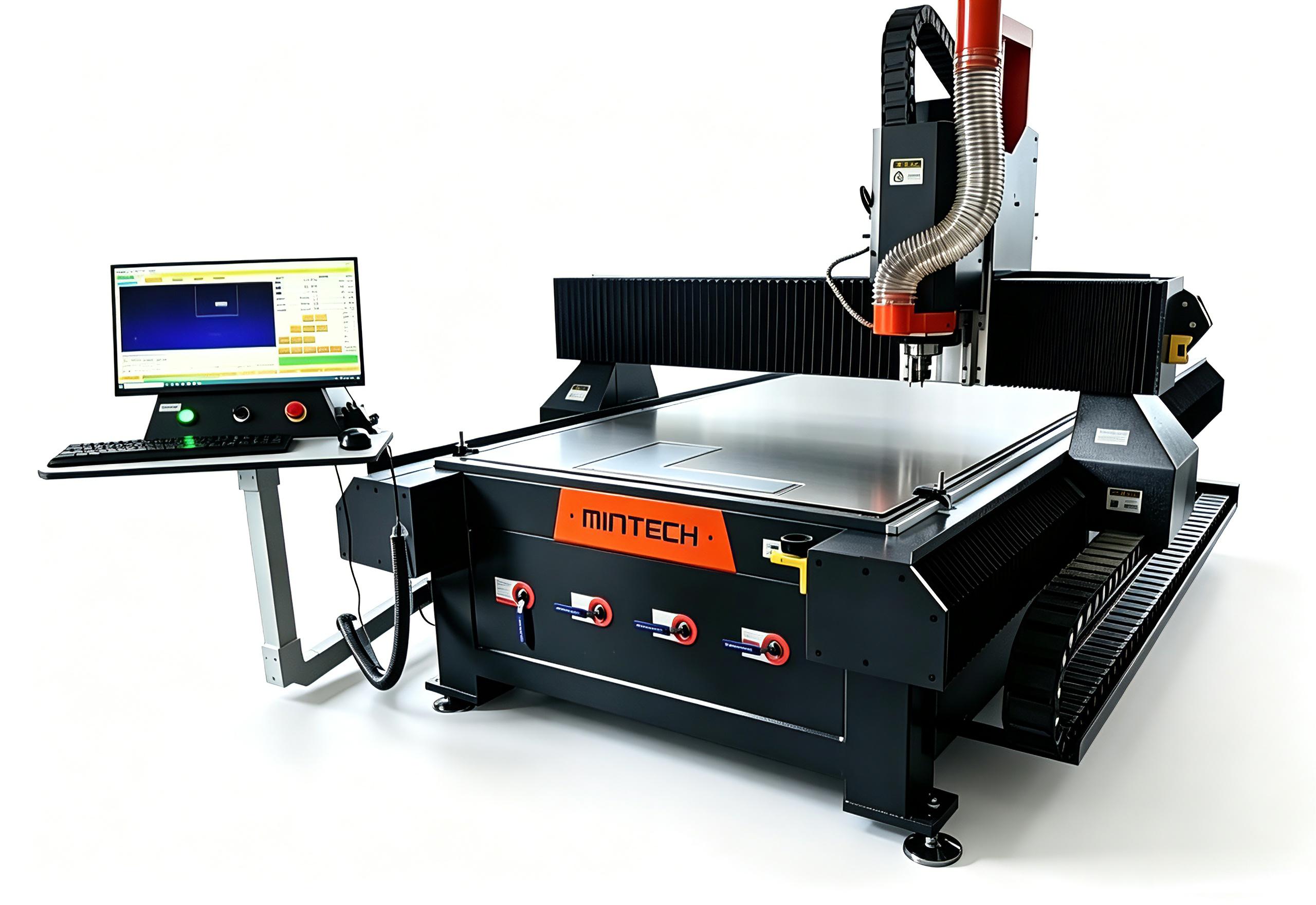

产品名称:R6数控雕刻机

所属分类:R系列

内容摘要:
机械规格 型号:R6 工作电压:AC380V / 50HZ / 3PH 可加工尺寸:1300mm * 2500mm * 60mm 横梁到工作台面距离:150mm Z轴行程:160mm 最大加工速度:10m/min(最大切削时需刀具配合) 最大空移速度:
  • 产品详情
  • 功能介绍
  • 配件
  • 视频
机械规格
  型号:R6
  工作电压:AC380V / 50HZ / 3PH
  可加工尺寸:1300mm * 2500mm * 60mm
  横梁到工作台面距离:150mm
  Z轴行程:160mm
  最大加工速度:10m/min(最大切削时需刀具配合)
  最大空移速度:15m/min
  重复定位精度:+/-0.05mm
  驱动方式:X、Y轴采用高精度斜齿轮齿条传动,Z轴采用高精度滚珠丝杆传动。
控制系统
  控制系统采用兴多维手柄控制系统.
  刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量,易懂的人机交互界面,让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户,避免了很多不必要的换算。
  程序模拟与实时模拟。提供强大的程序模拟功能,可以充分显示毛坯切削的过程。程序模拟功能还支持模拟界面与加工界面的随时切换,方便用户对加工程序实时监控,让加工变得便利。
  一次装夹完成铣削、钻孔、倒角等功能精密加工
  采用高精密级滚珠丝杆、导轨、齿轮齿条确保机床稳定性。
  真空吸附台面,快速装夹。

机器配置一览表

NO

内容



规格

备注

1

加工范围

X轴加工范围

1300mm



Y轴加工范围

2500mm



Z轴加工范围

60mm





2

机床参数指标



X、Y、Z轴运动定位精度

0.05mm/300mm



X、Y、Z重复定位精度

0.05mm



最大位移速度

15米/分钟



最大加工速度

10米/分钟


机床总重量 约1500KG

机床工作电压

AC380V/50HZ/3PH



3

工作台

酚醛面板工作台

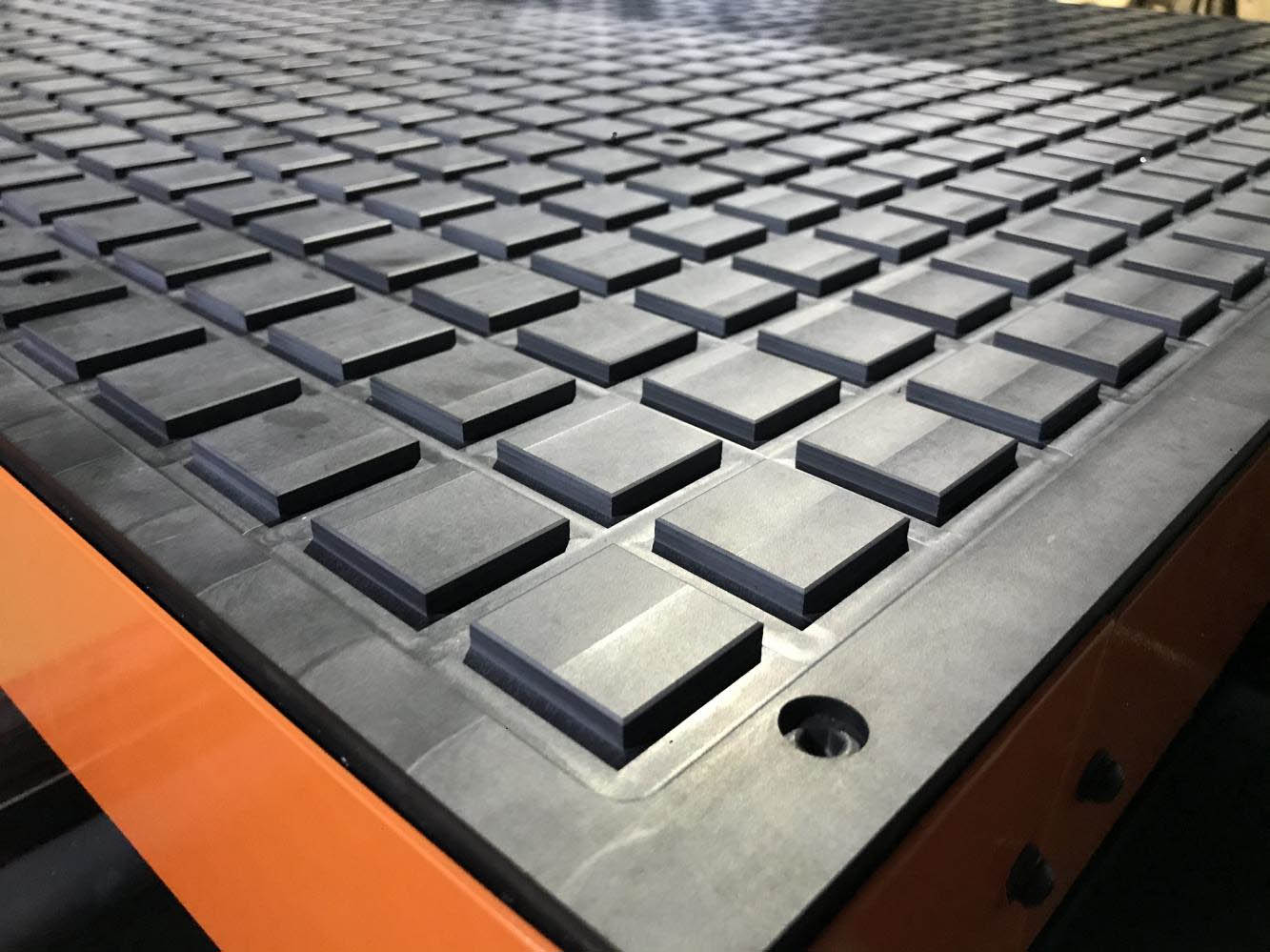

四分区真空吸附台面



工作台载重量

200KG



4

数控系统 兴多维专业数控系统 手柄

5

换刀系统

排式自动换刀

5刀位


6

驱动电机

X轴驱动电机

伺服驱动

雷赛

Y轴驱动电机

伺服驱动

雷赛

Z轴驱动电机

伺服驱动

雷赛







7

电主轴(变频)

主轴

水冷



主轴转速

24000RPM



主轴功率

5.5KW



主轴锥孔

BT30



主轴动平衡等级

G2.5



变频器

Ivnt



8

导轨

X轨导轨

方形导轨(20mm)

TBI

Y轴导轨

方形导轨(25mm)

TBI

Z轴导轨

方形导轨(20mm)

TBI

9

传动

X轴传动

斜齿条+减速机



Y轴传动

斜齿条+减速机



Z轴传动

滚珠丝杆

TBI

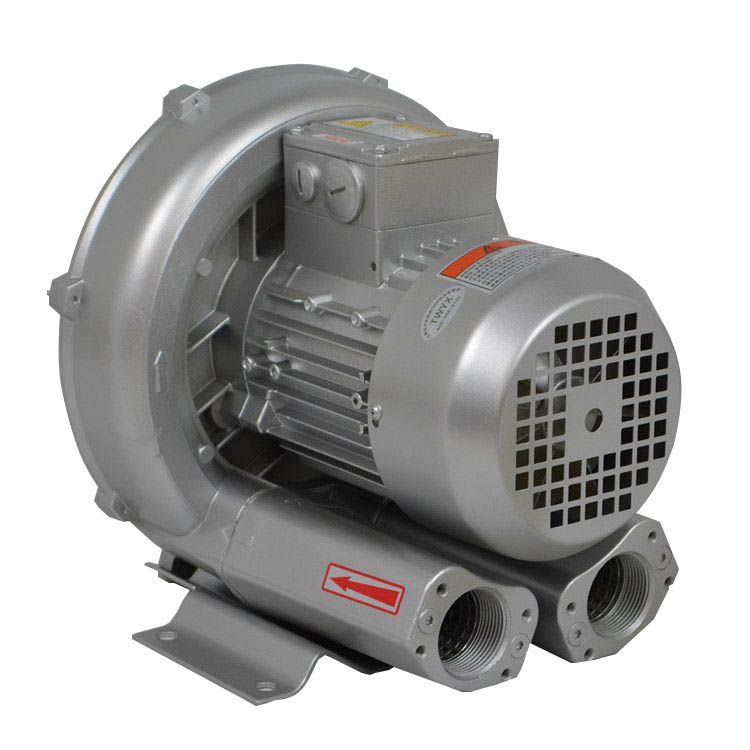

10 真空泵 5.5KW 风泵 一台
11 嗦咀 ER25(Ø3.175,Ø4,Ø6) 各一个
12 单刃刀具 Ø3.175,Ø4,Ø6 各一把
