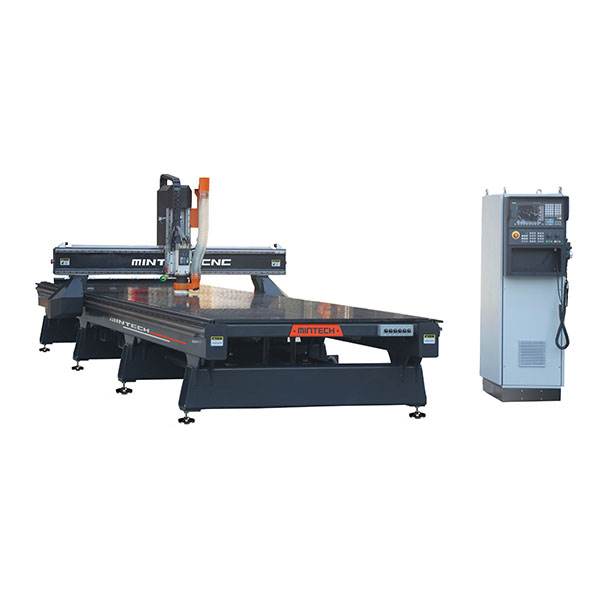

NO

内容

规格

备注

1

加工范围

X轴加工范围

1500mm

Y轴加工范围

3000mm

Z轴加工范围

200mm

2

机床参数指标

X、Y、Z轴运动定位精度

0.05mm

上述位置参数参照国际ISO230-2，使用雷绍尼（RENISHAW）激光干涉仪标定。  注（1）

X、Y、Z重复定位精度

0.05mm

最大位移速度

30米/分钟

最大加工速度

20米/分钟

机床总重量

约2500KG

机床工作电压

AC380V/50HZ/3PH

3

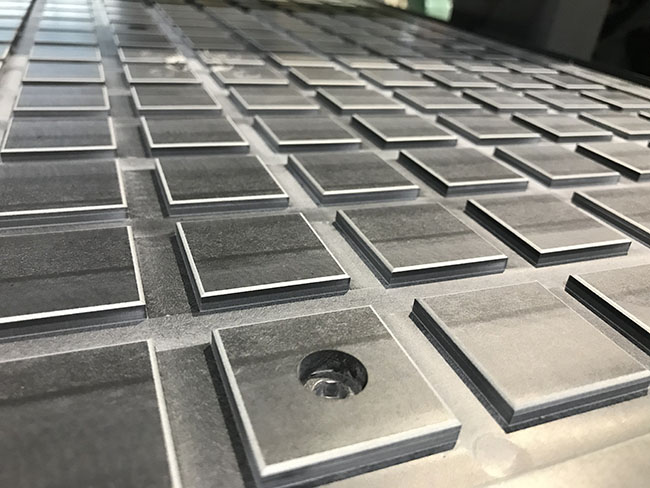

工作台

酚醛面板工作台

真空吸附台面

工作台载重量

500KG

4

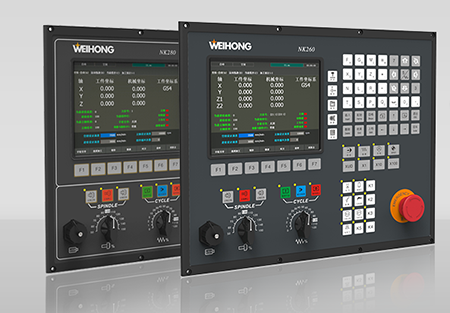

数控系统

维宏专业数控系统

NK300

5

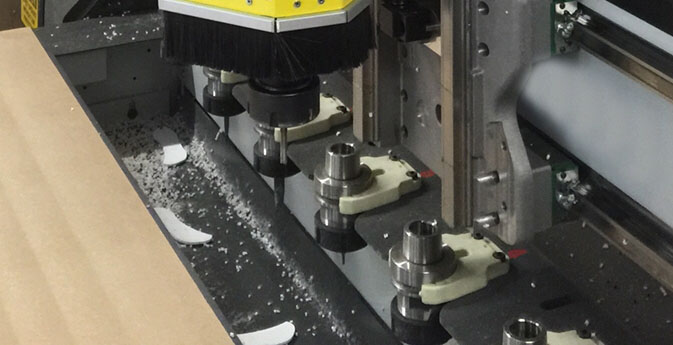

换刀系统

排式

5刀位

6

驱动电（交流伺服）

X轴驱动电机

850W

日本安川

Y轴驱动电机

850W

日本安川

Z轴驱动电机

850W

日本安川

电压

AC380 / 3PH

7

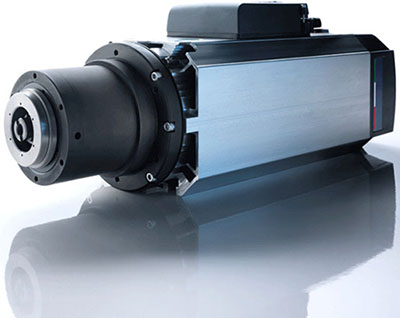

电主轴（变频）

主轴

意大利HSD风冷

主轴转速

4000—24000RPM

主轴功率

9.6 KW

主轴锥孔

ISO30

主轴动平衡等级

G2.5

变频器

VFD

8

导轨

X轨导轨

方形导轨(25mm)

Y轴导轨

方形导轨(25mm)

Z轴导轨

方形导轨(25mm)

9

传动

X轴传动

滚珠丝杆

Y轴传动

研磨级斜齿条

Z轴传动

滚珠丝杆

注（1）：

定位精度检测方法：测量数据的整理采用数理统计方法。即沿平行于坐标轴的某一测量轴线选取任意几个定位点（一般为5～15个），然后对每个定位点重复进行多次定位（一般为5～13次）。可单向趋近定位点，也可以从两个方向分别趋近，然后对测量数据进行统计处理，求出算术平均值。进而求出平均值偏差、标准差、分散度。分散度代表重复定位精度，它和平均值偏差一起构成定位精度，两者之和是在任意两点间定位时可能达到的最大定位偏差
