NO |
内容 |
|
规格 |
备注 |
|
1 |
加工范围 |
X轴加工范围 |
8000mm |
可定制 |
|
Y轴加工范围 |
2000mm |
可定制 |
||
|
Z轴加工范围 |
100mm |
可定制 |
||
|
2 |
机床参数指标 |
|||
|
X、Y、Z重复定位精度 |
0.05mm |
|||
|
最大位移速度 |
40米/分钟 |
|||
|
最大加工速度 |
20米/分钟 |
|||
|
机床总重量 |
约3200KG |
|||
|
机床工作电压 |
AC380V/50HZ/3PH |
|||
|
3 |
工作台 |
装夹方式 |
真空吸附工作台面 |
|
|
工作台载重量 |
500KG |
|||
|
4 |
||||
|
5 |
数控系统 |
西门子控制系统 |
||
|
6 |
驱动电（交流伺服） |
X轴驱动电机 |
1.3KW |
|
|
Y轴驱动电机 |
1.3KW |
|||
|
Z轴驱动电机 |
1.3KW |
|||
|
电压 |
AC380 / 3PH |
|||
|
7 |
电主轴（变频） |
主轴 |
意大利HSD风冷 |
|
|
主轴转速 |
4000—24000RPM |
|||
|
主轴功率 |
9.6KW |
|||
|
主轴锥孔 |
ISO30 |
|||
|
主轴动平衡等级 |
G2.5 |
|||
|
变频器 |
VFD |
|||
|
8 |
导轨 |
X轨导轨 |
方形导轨 |
|
|
Y轴导轨 |
方形导轨 |
|||
|
Z轴导轨 |
方形导轨 |
|||
|
9 |
传动 |
X轴传动 |
高精度齿轮齿条 |
|
|
Y轴传动 |
高精度齿轮齿条 |
|||
|
Z轴传动 |
滚珠丝杆 |

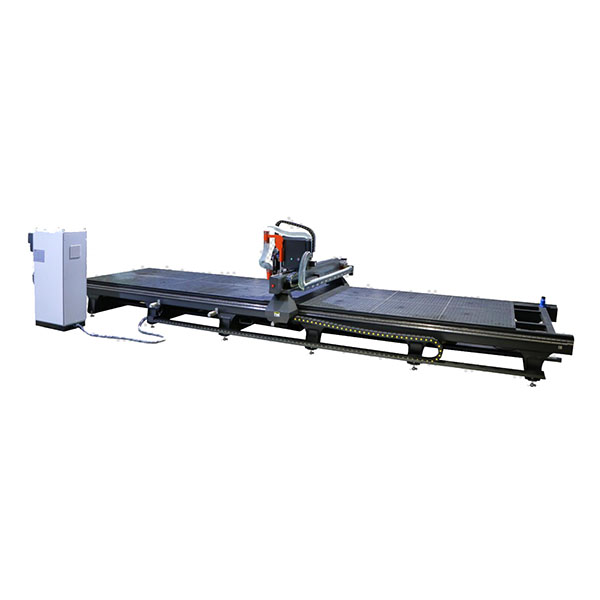

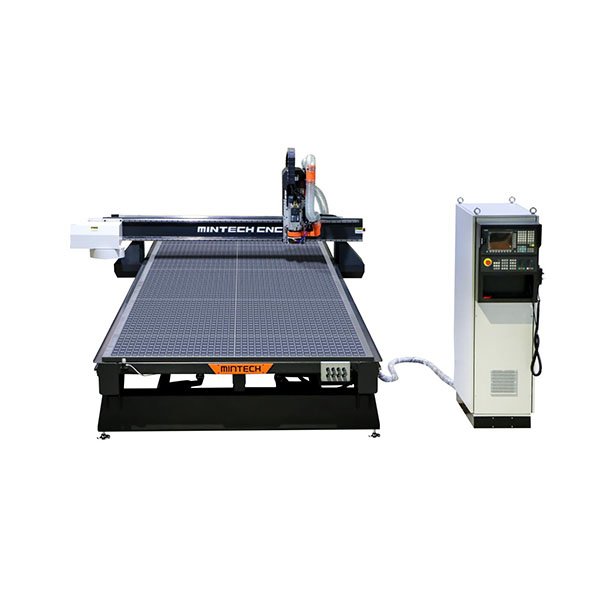

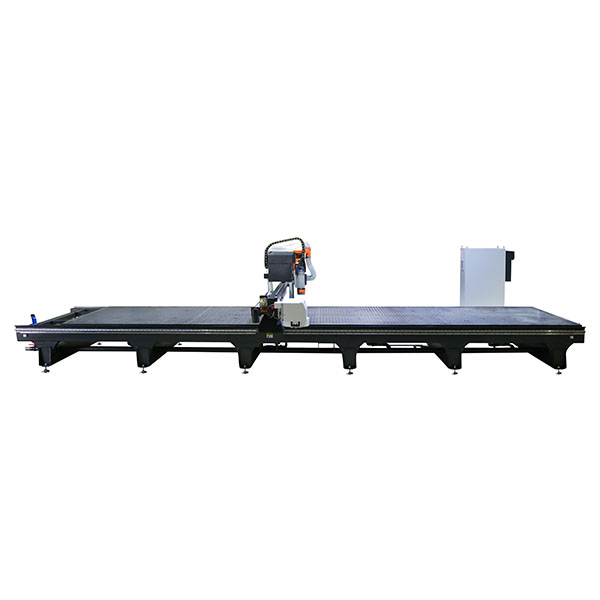

SR2080数控加工中心采用龙门架结构，台面固定，横梁移动的传动方式， 重型机架结构，三轴研磨齿条传动，高速、高精、重负载加工。 超过15年行业应用，业内领先设计，性能优良可靠。
| 产品型号 | SR2080 |
|---|---|
| 品牌 | 明特/MINTECH |
| 所属分类 | SR系列 |
| 工作电压 | AC380V/50HZ/3PH |
| 可加工尺寸 | 2000mm×8000mm×100mm |
| 横梁到工作台面距离 | 200mm |
| Z轴行程 | 450mm |
| 最大加工速度 | 20m/min |
| 最大空移速度 | 40m/min |
| 重复定位精度 | ±0.05mm |
| 驱动方式 | X、Y轴采用高精度斜齿轮齿条传动，Z轴采用高精度滚珠丝杆传动 |

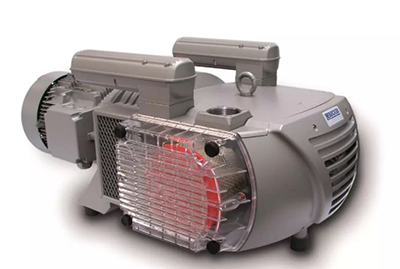

| 工作台装夹方式 | 真空吸附工作台面 |
| 工作台载重量 | 500KG |
| 机床总重量 | 约3200KG |

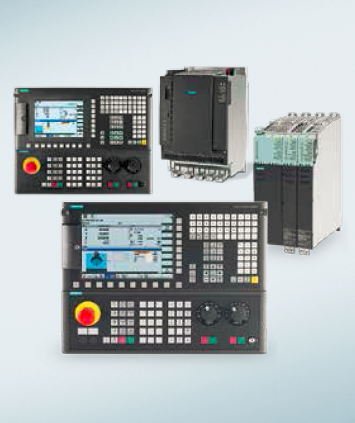

| 数控系统 | 西门子控制系统 |
| 主轴 | 意大利HSD风冷 |
| 主轴转速 | 4000-24000RPM |
| 主轴功率 | 9.6KW |
| 主轴锥孔 | ISO30 |
| X轴加工范围 | 8000mm（可定制） |
| Y轴加工范围 | 2000mm（可定制） |
| Z轴加工范围 | 100mm（可定制） |
| 导轨 | 方形导轨 |
| X轴传动 | 高精度齿轮齿条 |
| Y轴传动 | 高精度齿轮齿条 |
| Z轴传动 | 滚珠丝杆 |
| 适用材料 | 亚克力、塑胶材料、绝缘材料、复合材料、电木板、铜铝板、铝塑板 |
| 适用行业 | 亚克力制品、建筑装饰、工装治具、工程塑料、车辆内饰、铝加工 |
SR2080 可加工尺寸为 2000mm × 8000mm × 100mm（可定制），X轴加工范围 8000mm（可定制），Y轴加工范围 2000mm（可定制），Z轴加工范围 100mm（可定制）。
适用于无边泳池亚克力造型、水族馆大型视窗、船舶铝板加工等超大幅面场景。
SR2080 支持 三轴、四轴、五轴定制，适用于无边泳池亚克力弧形造型、水族馆弧形幕墙、船舶船体铝板等复杂曲面加工场景。
SR2080 重复定位精度 ±0.05mm，最大加工速度 20m/min，最大空移速度 40m/min。
采用意大利 HSD 风冷主轴（9.6KW），搭载西门子控制系统，确保高精度、高效率的加工表现。
SR2080 采用 龙门架结构、台面固定、横梁移动 的传动方式，重型机架结构，X、Y轴采用高精度斜齿轮齿条传动，Z轴采用高精度滚珠丝杆传动。
整机钢构无缝焊接，经高温时效处理，保证机身长期稳定不变形。
