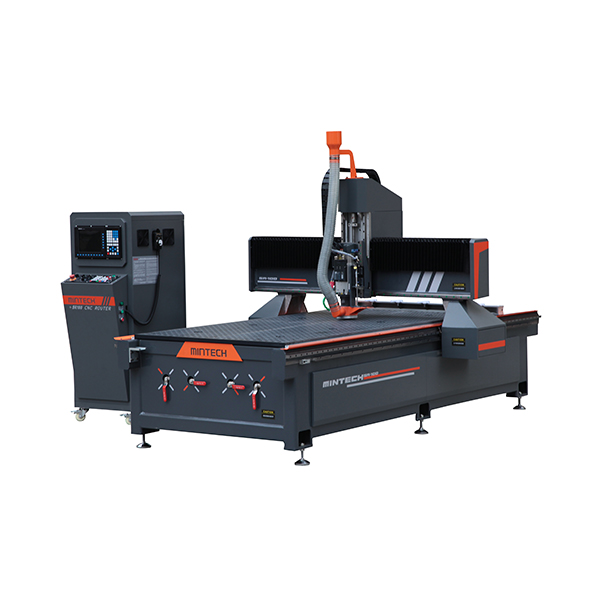

产品名称：SR100高光雕刻机

获取报价在线咨询

所属分类：SR系列

内容摘要：

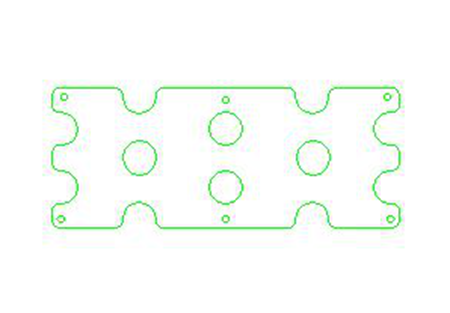

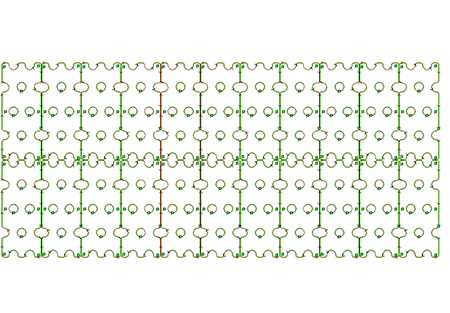

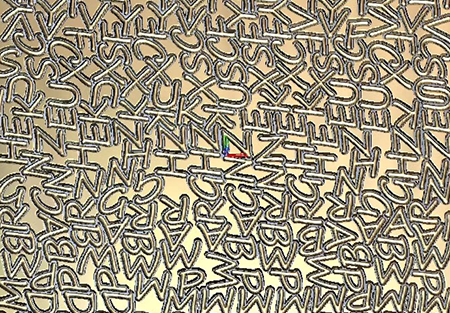

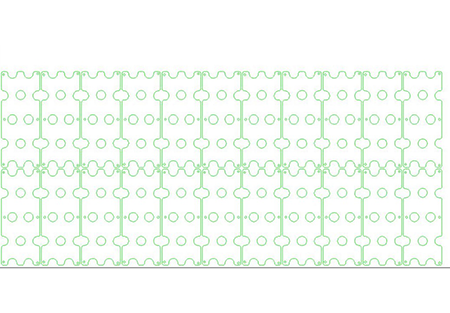

加工产品样例铜材加工铝材加工亚克力加工发光字制作雕刻加工组装现场刀路模板，快速生成加工文件

产品详情
功能介绍

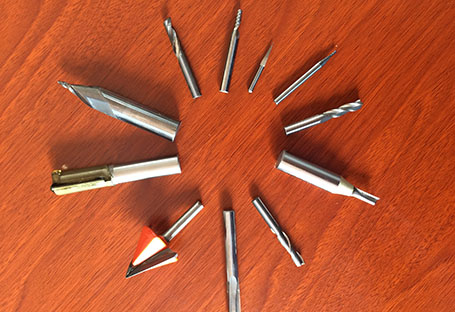

配件
视频

机械规格

　　型号：SR100
　　工作电压：AC380V/50HZ/3PH
　　可加工尺寸：1270mm*2540mm*100mm
　　横梁到工作台面距离：200mm
　　Z轴行程：450mm
　　最大加工速度：20m/min（最大切削时需刀具配合）
　　最大空移速度：30m/min
　　重复定位精度：+/-0.05mm
　　驱动方式：X、Y轴采用斜齿齿条，Z轴采用高精度滚珠丝杆传动。

性能特点

　　SR100数控加工中心采用龙门架结构，横梁固定，台面移动的传动方式，采用优化设计的龙门及横梁并与工作台可靠相互配合连接，形成了良好刚性和可靠性的框架结构，重载焊接结构，有限元设计计算以保证最佳的强度和刚性。
　　SR100系列龙门加工中心,超过15年行业应用，业内领先设计,性能优良可靠。
　　采用优质元器件使用机床能长期保持高精度。
　　机床元件采用FEM（有限元分析计算），独特的设计保证减少振动。
　　安全保证
　　--机床根据美国AMT机械制造标准设计。
　　--电气标准采用EMC电气标准设计。
　　--所有的运动部件都有安全可靠的保护装置。
　　--操作状态监控。
　　--X，Y和Z三轴传动系统均带有多种安全保护控制装置，如电器控制限位，软件限位和机械限位来保证机床工作的安全性。
　　售后服务
　　 --东莞市民特英电子有限公司在线服务系统
　　 --东莞市民特英电子有限公司技术支持
　　当客户要求服务时，公司将在收到客户请求的24小时内给予回应。在必要的情况下，24小时内安排技术人员解决处理设备故障。
　　

机器配置一览表

NO	内容		规格	备注
1	加工范围	X轴加工范围	1270mm
		Y轴加工范围	2570mm
		Z轴加工范围	200mm
2	机床参数指标	X、Y、Z轴运动定位精度	0.05mm	上述位置参数参照国际ISO230-2，使用雷绍尼（RENISHAW）激光干涉仪标定。注（1）
		X、Y、Z重复定位精度	0.05mm
		最大位移速度	30米/分钟
		最大加工速度	20米/分钟
		机床总重量	约2500KG
		机床工作电压	AC380V/50HZ/3PH
3	工作台	酚醛面板工作台	真空吸附台面
3	工作台	工作台载重量	500KG
4	数控系统	维宏专业数控系统

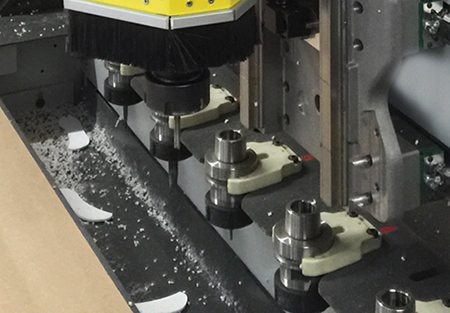

5	换刀系统	台湾盘式	8刀位	可选排式4刀位
6	驱动电（交流伺服）	X轴驱动电机	安川850W	可选台达
		Y轴驱动电机	安川850W	可选台达
		Z轴驱动电机	安川850W	可选台达
		电压	AC380 / 3PH

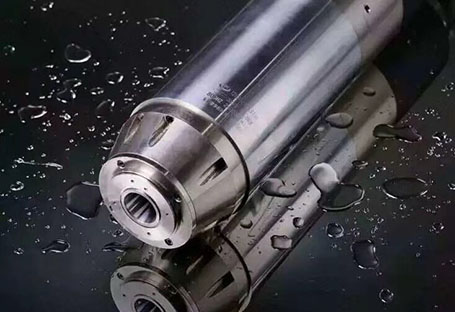

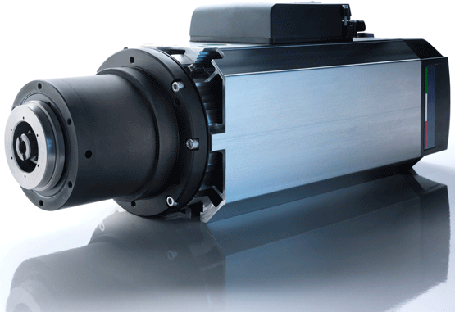

7	电主轴（变频）	主轴	HSD风冷	可选国产
		主轴转速	4000—24000RPM
		主轴功率	9.6 KW
		主轴锥孔	ISO30
		主轴动平衡等级	G2.5
		变频器	VFD
8	导轨	X轨导轨	方形导轨(25mm)
		Y轴导轨	方形导轨(25mm)
		Z轴导轨	方形导轨(25mm)
9	传动	X轴传动	滚珠丝杆
		Y轴传动	滚珠丝杆
		Z轴传动	滚珠丝杆
注（1）：	定位精度检测方法：测量数据的整理采用数理统计方法。即沿平行于坐标轴的某一测量轴线选取任意几个定位点（一般为5～15个），然后对每个定位点重复进行多次定位（一般为5～13次）。可单向趋近定位点，也可以从两个方向分别趋近，然后对测量数据进行统计处理，求出算术平均值。进而求出平均值偏差、标准差、分散度。分散度代表重复定位精度，它和平均值偏差一起构成定位精度，两者之和是在任意两点间定位时可能达到的最大定位偏差

SR100高光雕刻机产品参数

产品名称	SR100高光雕刻机
品牌	明特 / MINTECH
型号	SR100
所属分类	SR系列
X轴加工范围	1270mm
Y轴加工范围	2570mm
Z轴加工范围	200mm
可加工尺寸	1270mm × 2540mm × 100mm
横梁到工作台面距离	200mm
Z轴行程	450mm
重复定位精度	±0.05mm
最大加工速度	20m/min
最大空移速度	30m/min
主轴转速	4000-24000RPM
主轴功率	9.6 KW
主轴锥孔	ISO30
冷却方式	风冷
刀库	台湾盘式8刀位
工作台	酚醛面板工作台，真空吸附台面
工作台载重	500KG
机床总重量	约2500KG
工作电压	AC380V/50HZ/3PH
数控系统	维宏专业数控系统
驱动电机	X、Y、Z轴安川850W交流伺服
驱动方式	X、Y轴采用斜齿齿条，Z轴采用高精度滚珠丝杆传动
导轨	X、Y、Z轴方形导轨(25mm)
机器特点	采用龙门架结构，横梁固定、台面移动的传动方式，优化设计的龙门及横梁与工作台可靠连接，形成高刚性、高可靠性的框架结构。重载焊接结构结合有限元设计计算，保证设备长期保持高精度运行。
适用材料	亚克力、塑胶、木材及其他非金属材料
适用行业	广告制作、展览展示、家具加工、工艺品加工及工业制造等行业

控制系统

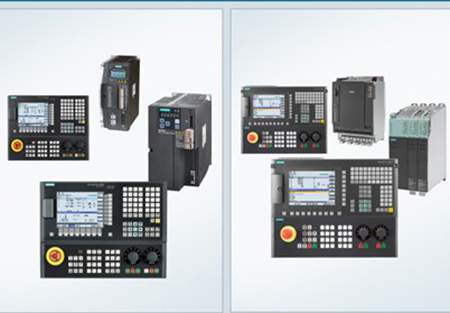

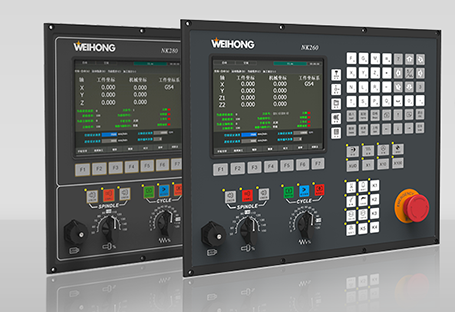

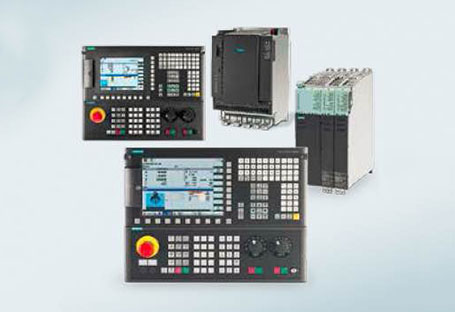

　　控制系统采用维宏控制系统.（可选配西门子数控系统）
　　刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。
　　程序模拟与实时模拟。提供强大的程序模拟功能，可以充分显示毛坯切削的过程。程序模拟功能还支持模拟界面与加工界面的随时切换，方便用户对加工程序实时监控，让加工变得便利。
　　一次装夹完成铣削、钻孔、倒角等功能精密加工。
　　采用高精密级滚珠丝杆、导轨、齿轮齿条确保机床稳定性。
　　真空吸附台面，快速装夹。
