| 对比维度 | R3 | R6 | R9 |
|---|---|---|---|
| 产品定位 | 入门级优选 | 自动换刀型 | 高速多功能型 |
| 可加工尺寸 | 1300×2500×60mm | 1300×2500×60mm | 1300×2500×60mm |
| 重复定位精度 | ±0.05mm | ±0.05mm | ±0.05mm |
| 最大加工速度 | 10m/min | 15m/min | 30m/min |
| 最大空移速度 | 15m/min | 20m/min | 60m/min |
| 换刀方式 | 手动换刀 | 排式五刀位自动换刀 | 手动换刀 + 振动刀 |
| 典型客户 | 广告门店、小型加工作坊 | 批量发光字加工厂 | 包装印刷、汽车内饰厂 |
| 行业领域 | 典型产品 | 加工内容 | 推荐机型 |
|---|---|---|---|
| 广告制作 | 发光字、标识标牌 | 亚克力面板雕刻、PVC底板雕铣 | R3 / R6 |
| 亚克力制品 | 工艺品、展示制品 | 亚克力板切割、雕刻、成型 | R3 / R6 / R9 |
| 建筑装饰 | 装饰墙板、柜体基材 | 板材雕花、造型加工 | R3 / R6 |
| 工程塑料 | ABS/POM/PC结构件 | 塑料零部件批量铣削 | R6 |
| 车辆内饰 | 汽车内饰件、车载塑胶件 | 塑胶面板、结构件加工 | R6 / R9 |
| 行业领域 | 典型产品 | 加工方式 |
|---|---|---|
| 包装印刷 | 彩盒打样、瓦楞纸裁切、泡棉内衬 | 震动刀裁切 |
| 皮革箱包 | 皮包裁片、鞋面、汽车脚垫 | 震动刀裁切 |
| 电子辅料 | PCB绝缘垫片、显示模组薄膜辅料 | 铣刀+拖刀配合 |
|
NO |
内容 |
|
规格 |
备注 |
|
1 |
加工范围 |
X轴加工范围 |
1300mm |
|
|
Y轴加工范围 |
2500mm |
|
||
|
Z轴加工范围 |
60mm |
|
||
|
2 |
机床参数指标 |
|||
|
X、Y、Z轴运动定位精度 |
0.05mm/300mm |
|||
|
X、Y、Z重复定位精度 |
0.05mm |
|||
|
最大位移速度 |
60米/分钟 |
|||
|
最大加工速度 |
30米/分钟 |
|||
| 机床总重量 | 约1500KG | |||
|
机床工作电压 |
AC380V/50HZ/3PH |
|||
|
3 |
工作台 |
酚醛面板工作台 |
四分区真空吸附台面 |
|
|
工作台载重量 |
300KG |
|||
|
4 |
数控系统 | 明特专业数控系统 | 电脑介面 | |
|
5 |
换刀系统 |
手动换到 |
||
|
6 |
驱动电机 |
X轴驱动电机 |
Invt伺服驱动 |
雷赛 |
|
Y轴驱动电机 |
Invt伺服驱动 |
雷赛 | ||
|
Z轴驱动电机 |
Invt伺服驱动 |
雷赛 | ||
|
|
|
|||
|
7 |
电主轴（变频） |
主轴 |
水冷 |
|
|
主轴转速 |
60000RPM |
|||
|
主轴功率 |
1.6KW |
手动换刀主轴 | ||
|
刀具夹头 |
Ø3-Ø6筒夹 |
|||
|
主轴动平衡等级 |
G2.5 |
|||
|
变频器 |
Ivnt |
|||
|
8 |
导轨 |
X轨导轨 |
方形导轨(20mm) |
TBI |
|
Y轴导轨 |
方形导轨(25mm) |
TBI | ||
|
Z轴导轨 |
方形导轨(20mm) |
TBI | ||
|
9 |
传动 |
X轴传动 |
斜齿条+行星减速机 |
|
|
Y轴传动 |
斜齿条+行星减速机 |
|||
|
Z轴传动 |
滚珠丝杆 |
TBI | ||

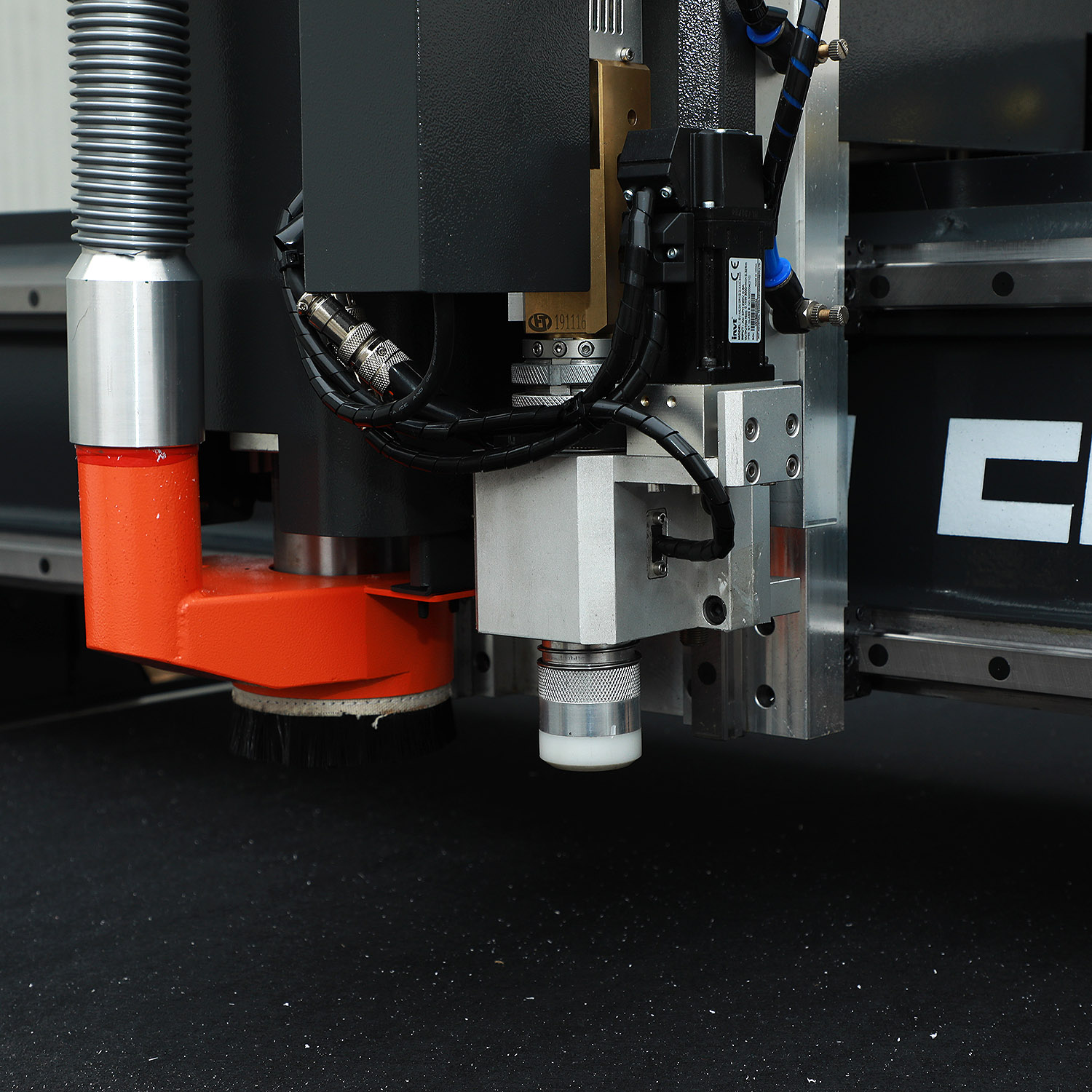

| 10 | 振动刀 | 一体式 | 伺服电机18000RPM | 刀片夹具可换 |
| 11 | 嗦咀 | ER25（Ø3.175，Ø4，Ø6） | 各一个 | |
| 12 | 单刃刀具 | Ø3.175，Ø4，Ø6 | 各一把 |
三款设备的核心区别体现在三个方面：
R系列可加工的材料范围广泛：
R系列三款机型的重复定位精度均为 ±0.05mm，X、Y、Z轴运动定位精度为 0.05mm/300mm，可满足广告标识、亚克力制品、电子绝缘板材等行业对加工精度的要求。
设备采用台湾TBI导轨及丝杆等国际知名品牌配件，确保长期运行的精度保持性。
让亚克力加工变得更简单
