产品名称：V3雕铣机

获取报价在线咨询

所属分类：V系列

内容摘要：
机械规格型号：V3 工作电压：AC380V/50HZ/3PH 可加工尺寸：600mm*600mm*100mm 横梁到工作台面距离：195mm Z轴行程：280mm 最大加工速度：15m/min（最大切削时需刀具配合）最大空移速度：10m/min

产品详情
功能介绍
配件
视频

机械规格

　　型号：V3
　　工作电压：AC380V/50HZ/3PH
　　可加工尺寸：600mm*600mm*100mm
　　横梁到工作台面距离：195mm
　　Z轴行程：280mm
　　最大加工速度：15m/min（最大切削时需刀具配合）
　　最大空移速度：10m/min
　　重复定位精度：+/-0.01mm
　　驱动方式：X、Y、Z轴采用高精度滚珠丝杆传动。

性能特点

　　V6数控加工中心采用龙门架结构，横梁固定，台面移动的传动方式，采用优化设计的龙门及横梁并与工作台可靠相互配合连接，形成了良好刚性和可靠性的框架结构，重载焊接结构，有限元设计计算以保证最佳的强度和刚性。
　　V6系列龙门加工中心,超过15年行业应用，业内领先设计,性能优良可靠。
　　采用优质元器件使用机床能长期保持高精度。
　　机床元件采用FEM（有限元分析计算），独特的设计保证减少振动。
　　安全保证
　　--机床根据美国AMT机械制造标准设计。
　　--电气标准采用EMC电气标准设计。
　　--所有的运动部件都有安全可靠的保护装置。
　　--操作状态监控。
　　--X，Y和Z三轴传动系统均带有多种安全保护控制装置，如电器控制限位，软件限位和机械限位来保证机床工作的安全性。
　　售后服务
　　 --东莞市民特英电子有限公司在线服务系统
　　 --东莞市民特英电子有限公司技术支持
　　当客户要求服务时，公司将在收到客户请求的24小时内给予回应。在必要的情况下，24小时内安排技术人员解决处理设备故障。

机器配置一览表

NO	内容		规格	备注
1	加工范围	X轴加工范围	600mm
		Y轴加工范围	600mm
		Z轴加工范围	195mm
2	机床参数指标	X、Y、Z轴运动定位精度	0.01mm	上述位置参数参照国际ISO230-2，使用雷绍尼（RENISHAW）激光干涉仪标定。注（1）
		X、Y、Z重复定位精度	0.01mm
		最大位移速度	15米/分钟
		最大加工速度	10米/分钟
		机床总重量	约800KG
		机床工作电压	AC380V/50HZ/3PH

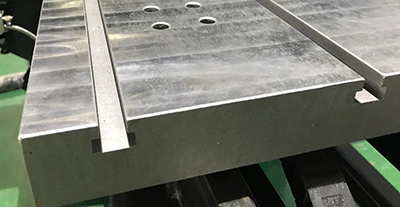

3	工作台	铝制工作台	T型槽
3	工作台	工作台载重量	200KG
4	数控系统	维宏专业数控系统	NK105
5	换刀系统	手动
6	驱动电（交流伺服）	X轴驱动电机	400W
		Y轴驱动电机	400W
		Z轴驱动电机	400W
		电压	AC380 / 3PH

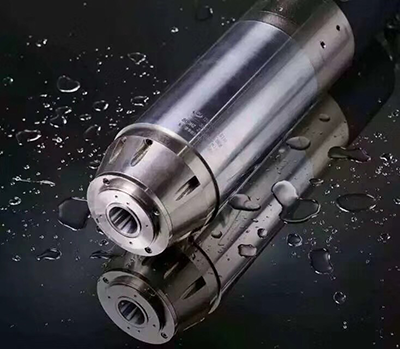

7	电主轴（变频）	主轴	风冷
		主轴转速	4000—24000RPM
		主轴功率	3KW
		主轴锥孔	ER25
		主轴动平衡等级	G2.5
		变频器	VFD
8	导轨	X轨导轨	方形导轨(20mm)
		Y轴导轨	方形导轨(20mm)
		Z轴导轨	方形导轨(20mm)
9	传动	X轴传动	滚珠丝杆
		Y轴传动	滚珠丝杆
		Z轴传动	滚珠丝杆
注（1）：	定位精度检测方法：测量数据的整理采用数理统计方法。即沿平行于坐标轴的某一测量轴线选取任意几个定位点（一般为5～15个），然后对每个定位点重复进行多次定位（一般为5～13次）。可单向趋近定位点，也可以从两个方向分别趋近，然后对测量数据进行统计处理，求出算术平均值。进而求出平均值偏差、标准差、分散度。分散度代表重复定位精度，它和平均值偏差一起构成定位精度，两者之和是在任意两点间定位时可能达到的最大定位偏差

V3雕铣机

V3高精度雕铣机，采用全丝杆传动，重复定位精度高达0.01mm，适合精密模具、治具、手板、3C产品等对精度要求高的场景。可加工POM赛钢、PC、尼龙、ABS、PET、FR4环氧板、碳纤维、代木等材料。

产品型号	V3
品牌	明特/MINTECH
可加工尺寸	600mm × 600mm × 100mm
重复定位精度	±0.01mm
最大加工速度	15m/min
最大空移速度	10m/min
主轴转速	4000-24000RPM
主轴功率	3KW
夹头规格	ER25
冷却方式	风冷
工作台	铝制T型槽工作台
工作台载重	200KG
机床总重量	约800KG
工作电压	AC380V/50HZ/3PH
驱动方式	X、Y、Z轴采用高精度滚珠丝杆传动
适用材料	POM赛钢、PC、尼龙、ABS、PET、FR4环氧板、碳纤维、代木
